性能特點:
●通光滑,耐鋼水、鐵水、沖刷性 ●造型工藝簡化,操作簡單,使用方便
●抗金屬液體浸蝕能力大大優于傳統流鋼磚 ●清砂簡便,提高型砂的回用率,降低勞動強度
●直管、彎頭、三通之間可以任意用接頭連接 ●大大的提高r鑄件質雖及成品率
●省去澆道內側上涂料,避免了鑄件沖砂、砂哏、夾砂等缺陷
產品說明:
●直管系列內徑從①8mm?0160mm,常用長度分為50mm' 100mm、150mm、200mm、300mm,其他要求根據用戶需要而定
●彎管系列內徑從5mm?①160mm,長度尺寸角度桉用戶要求而定
●三通、四通、五通,內徑從®15mm~®160mm,長度尺寸及形狀按用戶要求而定,同時配有相應的連接接頭
●特殊規定按用戶圖紙組織生產或代辦設計
注意事項: ●防止劇烈碰撞 ●注意防水、防潮

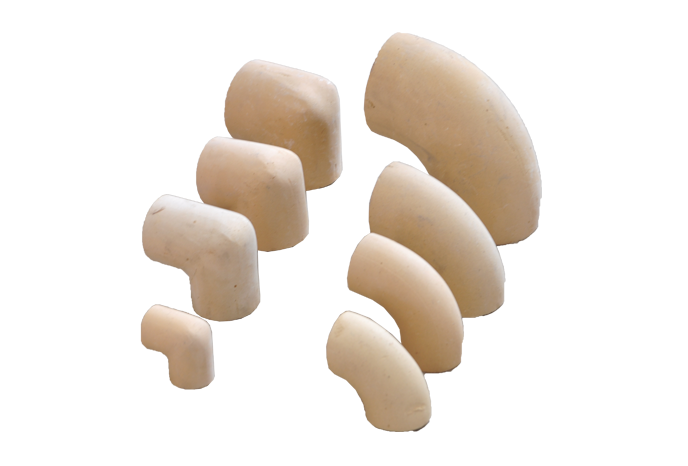

澆注新型中注管-彎管
規格 | A0 | A1 | A2 | A3 | B1 | B2 | B3 | H2 | H3 | R |
---|---|---|---|---|---|---|---|---|---|---|
Φ140 | 180 | 158 | 156 | 140 | 162 | 160 | 140 | 11 | 12 | 200 |
Φ120 | 160 | 138 | 136 | 120 | 142 | 140 | 120 | 11 | 12 | 200 |
澆注新型中注管-直角彎管
規格 | A0 | A1 | A2 | A3 | H0 | H1 | H2 | H3 | B0 | B1 | B0 | B1 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Φ140 | 140 | 156 | 158 | 180 | 210 | 12 | 210 | 11 | 140 | 160 | 162 | 180 |
Φ120 | 120 | 136 | 138 | 160 | 190 | 12 | 190 | 11 | 120 | 140 | 142 | 160 |
彎管(2)
序號 |
內徑 Φ1(mm) |
外徑 Φ2(mm) |
半徑 R(mm) |
---|---|---|---|
ZW2 35 | 35 | 45 | 40 |
ZW2 40 | 40 | 50 | 50 |
ZW2 50 | 50 | 62 | 60 |
ZW2 60 | 60 | 74 | 70 |
ZW2 70 | 70 | 86 | 80 |
ZW2 80 | 80 | 96 | 95 |
ZW2 90 | 90 | 108 | 105 |
ZW2 100 | 100 | 120 | 115 |
ZW2 120 | 120 | 142 | 140 |
ZW2 140 | 140 | 160 | 160 |
彎管(2)
序號 |
內徑 Φ1(mm) |
外徑 Φ2(mm) |
半徑 R(mm) |
長度 L(mm) |
α |
---|---|---|---|---|---|
ZW3 35 | 35 | 45 | 75 | 15 | |
ZW3 40 | 40 | 50 | 85 | 20 | |
ZW3 50 | 50 | 62 | 110 | 20 | |
ZW3 60 | 60 | 74 | 130 | 25 | |
ZW3 70 | 70 | 86 | 150 | 25 | |
ZW3 80 | 80 | 96 | 170 | 30 | |
ZW3 90 | 90 | 108 | 190 | 35 | |
ZW3 100 | 100 | 120 | 220 | 35 |
尾磚
序號 | 內徑 Φ1 (mm) | 外徑 Φ2 (mm) | 長度 L ( mm ) |
ZW1 35 | 35 | 45 | 70 |
ZW1 40 | 40 | 50 | 80 |
ZW1 50 | 50 | 62 | 90 |
ZW1 60 | 60 | 74 | 100 |
ZW1 70 | 70 | 86 | 120 |
ZW1 80 | 80 | 96 | 130 |
ZW1 90 | 90 | 108 | 140 |
ZW1 100 | 100 | 120 | 160 |
ZW1 120 | 120 | 142 | 180 |
ZW1 140 | 140 | 164 | 2000 |
